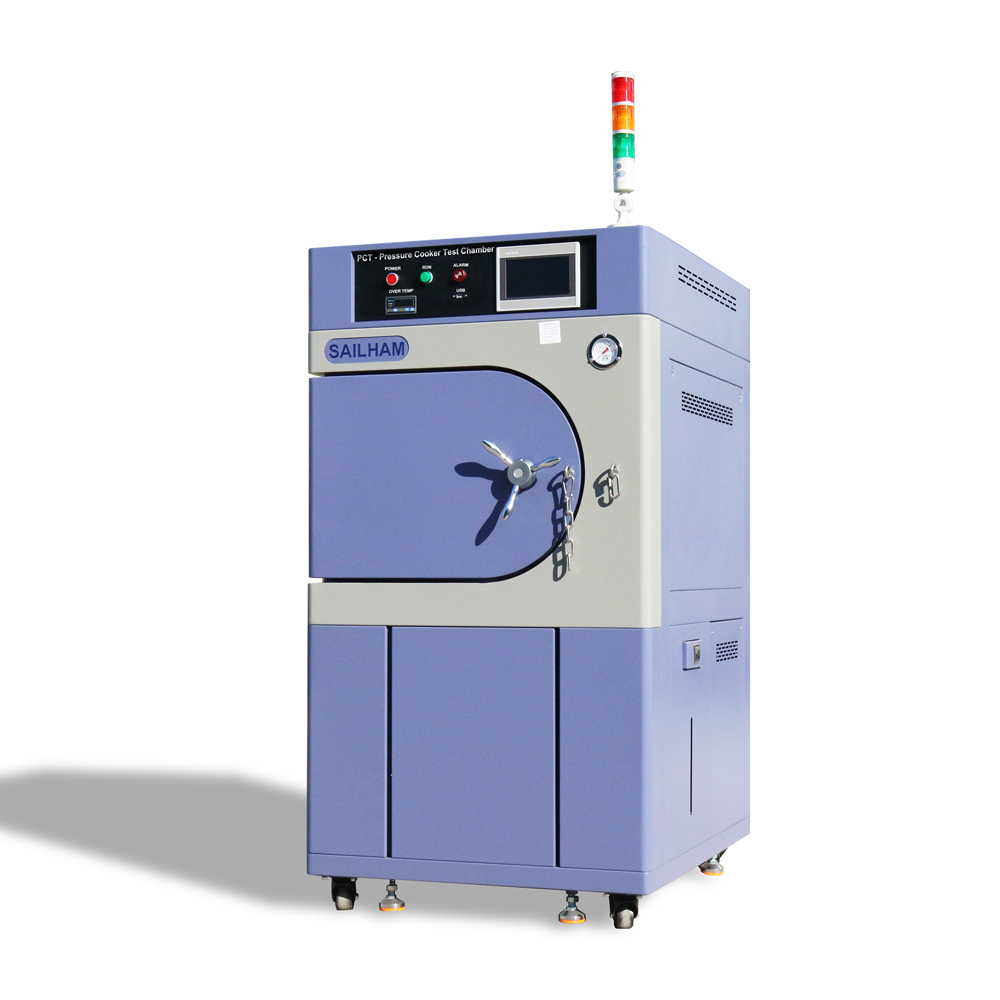

在半导体封装、电子元器件及新材料等高端制造领域，产品在长期使用中因湿气渗透而引发的腐蚀、分层、开路等失效，是影响可靠性的主要挑战之一。PCT高压加速老化试验箱（Pressure Cooker Test，亦称高压蒸煮试验箱、饱和蒸汽试验箱）正是应对这一挑战的核心装备。它通过在密闭容器内制造高温、高湿、高压的饱和蒸汽环境，加速湿气对封装材料及内部结构的渗透，从而在极短时间内暴露产品在常规温和环境下可能数月乃至数年才会出现的潜在缺陷。

一、工作原理与系统构成

PCT试验箱的工作原理基于饱和蒸汽压定律（克劳修斯-克拉佩龙方程）。设备通过加热纯水产生饱和水蒸气，在密闭压力容器内创造超过100℃、100%RH的极端湿热环境。其加速性来源于两个物理化学机制：一是高温极大加速了材料内部及界面的物理化学反应速率（遵循阿伦尼乌斯方程）；二是高压饱和水蒸气具有极强的渗透性，能够快速穿透保护性涂层、封装材料或微小缝隙，直接作用于敏感的内部结构。

其核心系统由四大模块构成：

压力容器是试验的主体空间。正航仪器内胆采用SUS304或SUS316不锈钢材质，厚度通常为3mm，并采用圆弧形结构设计，符合国家安全容器标准。这种设计既可防止试验结露滴水现象，避免产品受过热蒸汽直接冲击，也能确保在高压下长期运行的结构安全。

加热与温度控制系统通过电热管加热纯水产生饱和蒸汽，正航仪器采用微电脑P.I.D控制器进行精确控温。典型升温时间为从常温升至132℃约需55分钟。

压力控制系统通过密闭容器的自生压力实现高压环境，压力随温度升高而增大。设备配备压力/温度表实时显示锅内压力与对应温度。

安全保护系统是PCT设备的重中之重。由于设备属特种压力设备，必须具备多重安全联锁：正航仪器设备拥有锅门未关紧则机器无法启动的误操作防护；超压自动泄压保护；超温断电保护；手动安全排压阀用于试验结束后释放残余压力，等等十重保护。

二、核心技术参数

正航仪器PCT高压加速老化试验箱的典型技术指标如下：

温度范围：常规覆盖 +100℃至+143℃。温度均匀度不超过 ±0.5℃，显示精度 0.1℃。

湿度范围：100%RH（饱和蒸汽湿度）。

压力范围：0.5至2.0kg/cm²，安全承压能力可达 4 kg/cm²。

内箱尺寸：常见规格有Φ300×D500mm、Φ400×D500mm等。

加压时间：从常压至2.0kg/cm²约需 60分钟。

三、主要应用领域

PCT高压加速老化试验箱广泛应用于对封装密封性与耐湿性有严苛要求的各行业。

半导体封装：测试塑封IC、分立器件、光电器件等非气密性封装器件的抗湿气能力。湿气会沿胶体或胶体与导线架的界面渗入封装体，导致主动金属化区域腐蚀造成断路，或引脚间因污染造成短路。PCT是JESD22-A102标准规定的核心测试方法。

PCB与FPC：评估印刷线路板及柔性线路板的吸湿率、层间结合力及耐压性、气密性。

光伏与新能源：测试光伏组件、EVA胶膜等在高温高湿高压环境下的密封性能与耐久性。

磁性材料与高分子：评估钕铁硼磁铁、稀土材料、塑料、橡胶等高分子材料在湿热环境下的老化特性与抗水解能力。

此外，该设备在汽车电子、LED、LCD、光通信、医疗及科研院校等领域同样有着广泛应用。

四、执行标准

PCT高压加速老化试验箱的设计与试验方法需严格遵循以下国内外权威标准：

JEDEC系列（固态技术协会）：JESD22-A102（高压蒸煮试验，PCT无偏压加速抗湿性试验）；JESD22-A100（循环温湿度偏压寿命）；JESD22-A101（稳态温湿度偏压寿命）；JESD22-A108（温度、偏置电压和工作寿命）。

IEC系列：IEC 60068-2-66（试验方法Cx：稳态湿热）。

国内标准：GB/T 2423.40（湿热试验方法）；GB/T 10586（湿热试验箱技术条件）；MIL-STD-810D、ASTM、UL等相关标准。

五、选型要点

PCT试验箱的选型需重点关注以下维度：

温度与压力范围：常规121℃/2atm覆盖绝大多数应用。

内箱尺寸：根据样品体积选择。常见规格为Φ300×D500mm至Φ400×D500mm。

安全保护：务必确认设备具备超压自动泄压、超温断电保护、门禁锁定及手动排压阀等完善的安全联锁系统。

水质要求：PCT试验必须使用蒸馏水或去离子水（R.O.水） ，以防止杂质腐蚀锅体及影响试验结果。

结语

PCT高压加速老化试验箱以其极端的饱和蒸汽加速能力，已成为半导体封装、PCB、光伏及新材料等行业评估产品耐湿气渗透能力与封装质量的核心装备。从芯片封装到线路板，从光伏组件到磁性材料，该设备始终扮演着产品质量“守门人”的关键角色。

正航仪器作为深耕环境试验设备领域多年的专业制造商，深刻理解不同行业对PCT高压加速老化测试的差异化需求。我们提供全系列PCT高压加速老化试验箱，温度范围覆盖+100℃至+143℃，压力范围可达0.5～2kg/cm²，严格遵循JESD22-A102、IEC 60068-2-66、GB/T 2423等国内外权威标准。产品采用SUS316不锈钢圆弧内胆、高精度PID智能控制系统与多重安全联锁保护设计，具有防爆资质，最大承压0.8MPA，确保测试数据的精准与操作的安全可靠。我们的技术团队可根据您的样品特征、测试标准及预算，提供一对一的科学选型建议与全流程非标定制服务。
