二次元影像测量仪
产品名称：影像测量仪zh-1510
>>>产品用途及特点
该仪器适用于以二座标测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛应用。
本仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；备有RS-232接口，与电脑连接后，采用专门Quickmeasuring测量软体软体可对测绘图形进行处理及输出；采用彩色CCD摄像机、变焦物镜作为测量瞄准系统；由二坐标工作台、光栅尺与资料处理器组成数位测量及数据处理系统。用户可根据各自的需要选配印表机和不同的测量瞄准系统。

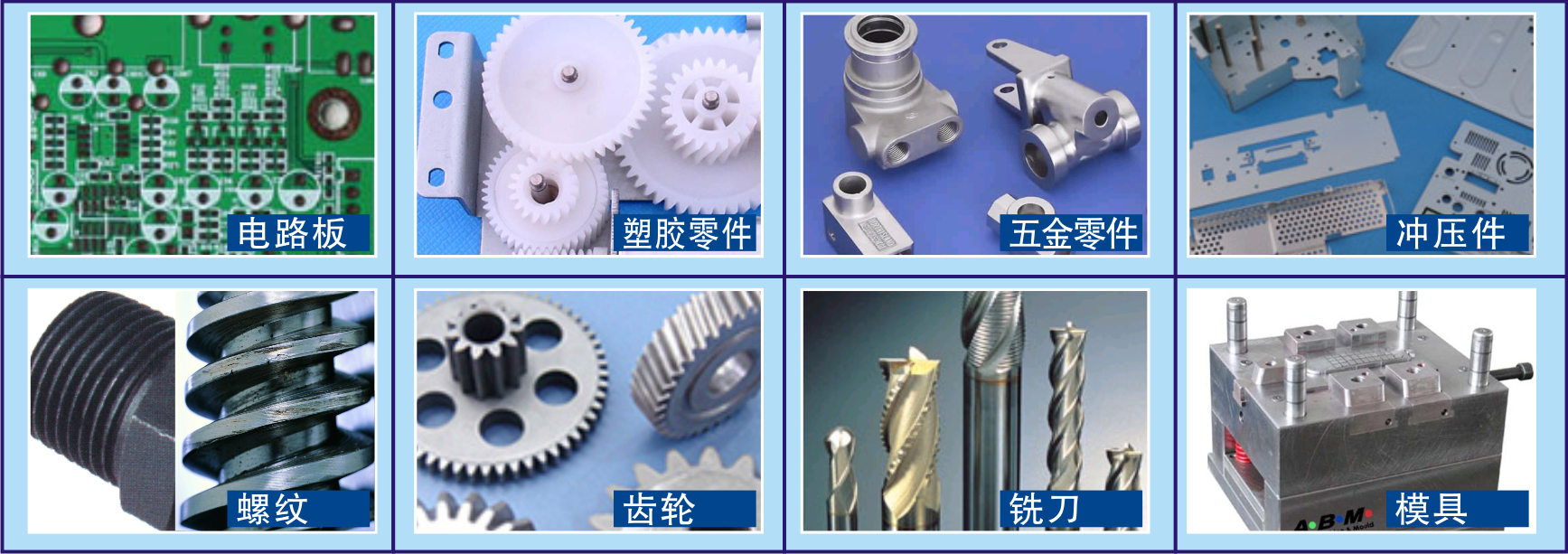

>>>仪器可测量的部分工件
>>>产品规格及基本参数
名 数 | 参数 | |
工
作
台
| 金属台面尺寸(MM) | 354 x228 |
玻璃台面尺寸:(MM) | 210 x160 | |
X座标行程:(MM) | 150 | |
Y座标行程:(MM) | 100 | |
仪器外形尺寸(长)X(宽)X(高) MM: | 600 X 530 X950 | |
仪器重量(KG): | 100 | |
Z 座标升降行程:(MM):175(调焦) 工作距离(MM):108 X、Y、Z数显解析度:0.0005MM X、Y 坐标示值误差:≤(3+L/200)UM | ||
影 像 系 统 | 摄影机:美国 TEO CCD 变焦物镜倍率:0.7~4.5X 视频总倍率:30X~230X 物方视场:7~1.1MM | |
照明 | 表面光源与透射光源均用 LED，亮度可调 | |
电源 | 180V(AC)~260V(AC)50HZ | |
测量软体 | QUICKMEASURING 测量软体，可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整度、球等。 | |
